前言

  AD硬件设计软件之一，前面说了allego，但是allego对项目的管理、原理图生成PCB，PCB反向原理图等方面比较复杂，对于一般的硬件（非多个高速电路），选择AD能够加大的节省开发工作量。
  本篇介绍AD21、AD21较20新增的高效功能和其安装过程。

Altium Designer 21

简介

  Altium Designer 21（简称AD21）是一款功能强大的电子设计自动化（EDA）软件，被广泛用于电子产品的设计和制造过程中。
  AD21自发布以来，已经进行了多次版本更新和功能升级。从Version 21.0.8到Version 21.8.1等多个版本，每个版本都针对用户反馈和市场需求进行了优化和改进。这些更新不仅修复了之前版本中存在的问题，还增加了许多新的功能和特性，以满足用户对设计效率和质量的高要求。

主要功能特性

• 原理图设计
    AD21在原理图设计方面有了重大突破。更新的设计编辑器提供了一系列新的工具和功能，如Smart Paste功能，可以自动修正粘贴的设计内容，确保元件和连线的正确连接。同时，集成的扩展设计规则查找功能可以及时发现和修复设计中的错误，提高设计质量。
• PCB布局
    AD21的PCB布局功能也进行了全面升级。新版软件提供了更多高级的布局工具和技术，如全新的交互式布线算法和智能路线功能，可以自动完成一部分布线工作，减少手动操作的工作量，并自动最优化布线路径。
• 仿真和验证
    AD21提供了强大的仿真和验证功能，内置了仿真工具，可以对电路进行时域、频域、噪声等多方面的仿真分析。此外，用户还可以在设计过程中通过布局查看器实时监控信号完整性和电磁兼容性等方面的性能。
• 协同设计
    AD21支持多人协同设计，增强了管理项目历史的功能。设计者可以实时查看或编辑共享文档，并通过历史中的文件可视化图标清晰知道设计者的设计实时状态以及修改内容。这为共同设计带来了极大的便利。

21版本新增的一些功能特性

  （注意：只所以从17更新到21，是因为该版本新增了一些强大的功能，）

• 管理项目历史
    Altium Designer 21增强了管理项目历史的功能，使设计者能够实时查看或编辑共享文档。通过历史中的文件可视化图标，设计者可以清晰地了解设计者的设计实时状态以及修改内容，为共同设计带来了极大的便利。但此功能仅限于Altium Designer 21正版登陆账号以及登陆Altium365可用。
• 刚挠板规划模式和刚挠层堆栈管理器（看重）
    Altium Designer 21提供了刚挠板规划模式和刚挠层堆栈管理器，支持在单个PCB设计中创建多个层堆栈，规范多个板区域，定义刚挠板。这既有利于嵌入式元器件，又有利于软硬结合电路的创建。
• 蛇形等长快捷调节、等长框编辑功能和差分对调节（看重）
    这些功能显著提升了电路板设计的效率和精度，帮助设计者更好地控制电路板的复杂性，减少设计的错误和延误。
• 设计环境优化（看重）
    Altium Designer 21通过设计过程中各个方面的数据互连（包括原理图、PCB、文档处理和模拟仿真），显著地提升生产效率。同时，提供一体化设计环境，包含完成设计项目所需的所有高级设计工具，以及实时BOM管理、全局编辑等强大功能。
• 可制造性设计（DFM）
    AD21提供了学习并应用DFM方法的功能，确保PCB设计具有功能性、可靠性和可制造性。此外，还支持PCB拼版、为成功的制造创建文档、设计规则驱动的设计等功能，帮助用户最大化产量，提高制造可靠的、高质量的电路板的机会。
• 仿真分析和协议管理（看重）
    除了基础的电路设计、PCB设计、焊盘布局、库管理等功能外，AD21还提供了强大的仿真分析和协议管理功能。例如，支持电路的时域、频域、噪声等多方面的仿真分析，以及丰富的文件管理、项目管理和版本控制系统。
• 用户界面升级
    Altium Designer 21采用了更加现代化的用户界面设计，提供了更好的用户体验。用户还可以根据个人喜好自定义界面的颜色和布局等。
• 性能优化（看重）
    AD21使用64位体系结构和多线程的结合实现了在PCB设计中更好的稳定性、更快的速度和更强的功能。这使得设计师能够更高效地处理大型项目和复杂设计。

下载地址

  请自行百度。

AD21安装流程

步骤一：下载解压

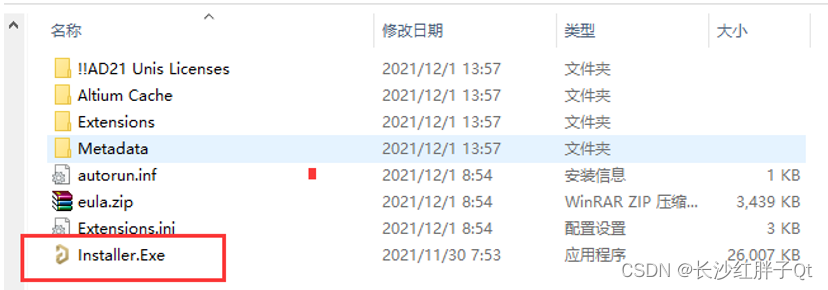

  下载加压后如下图：
  

步骤二：安装

  开始安装，点击进文件夹：
  

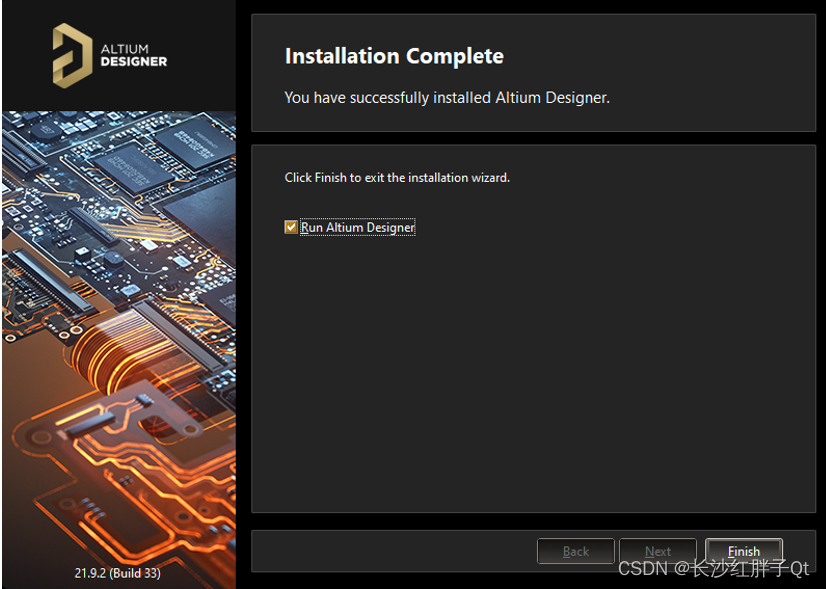

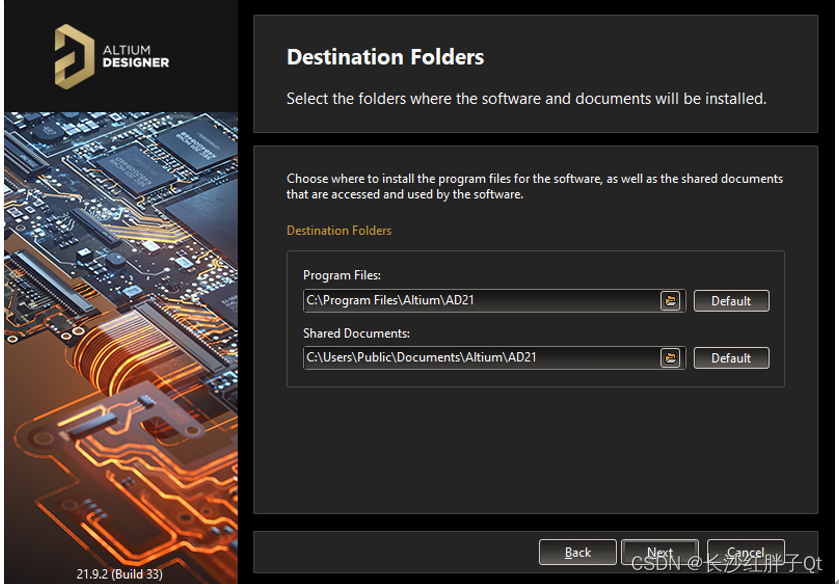

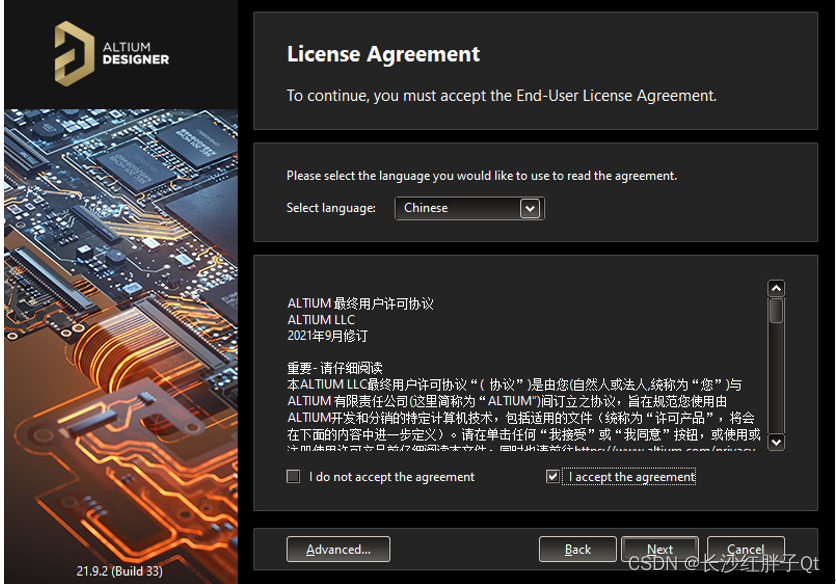

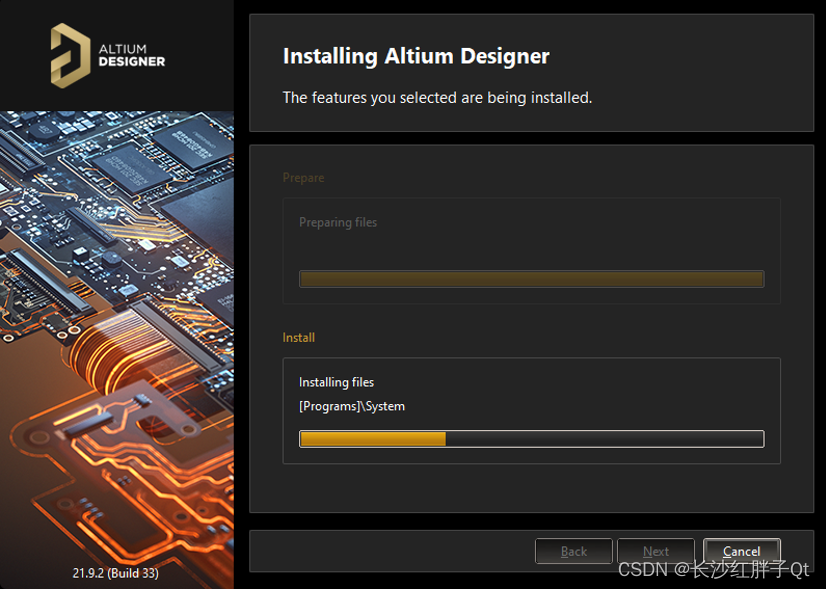

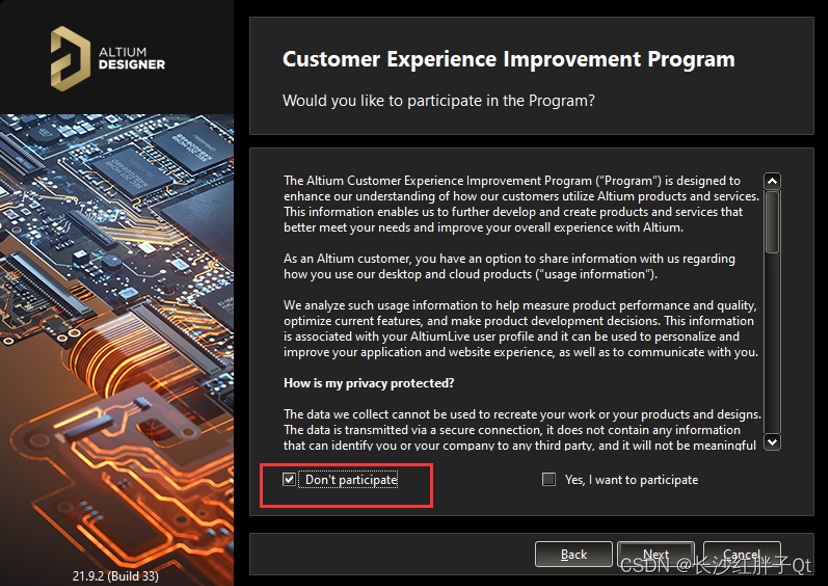

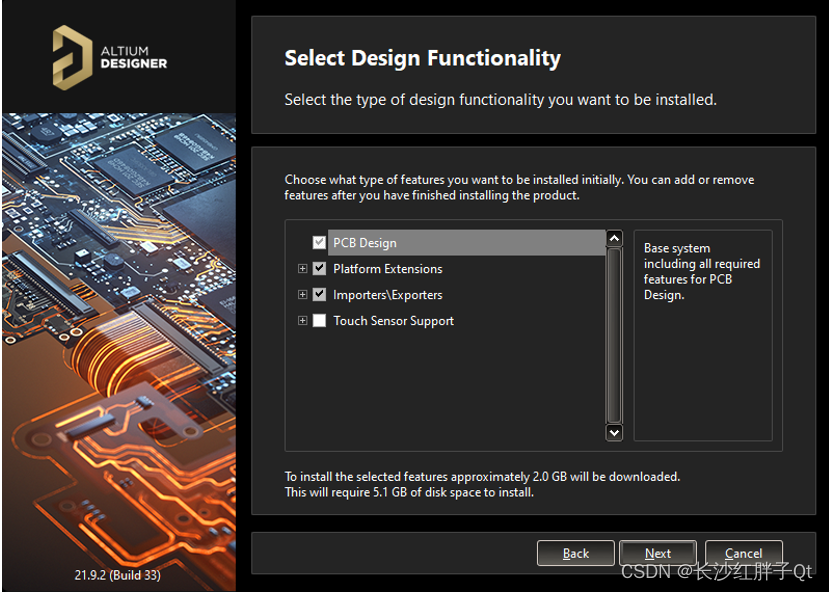

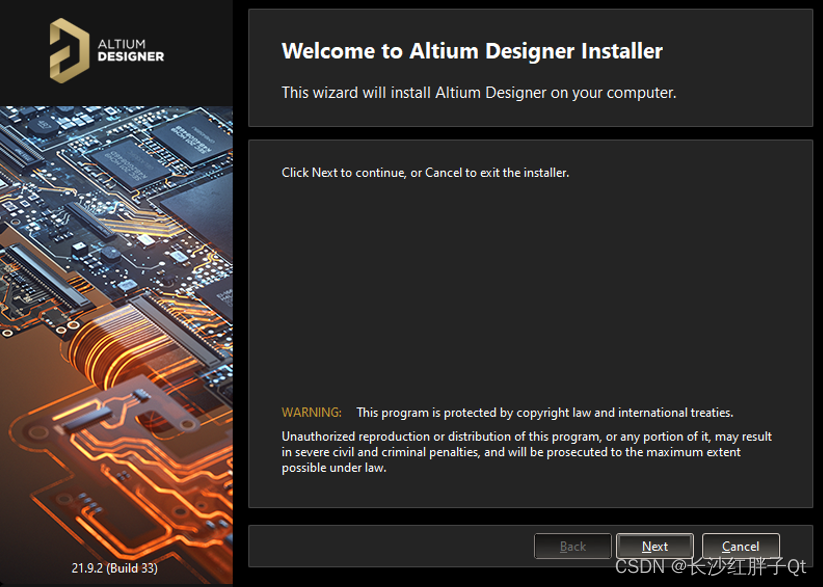

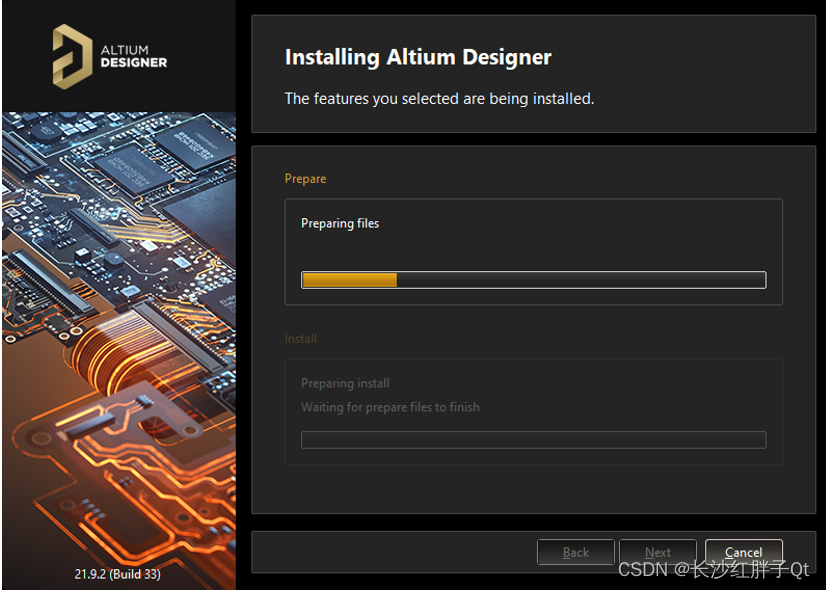

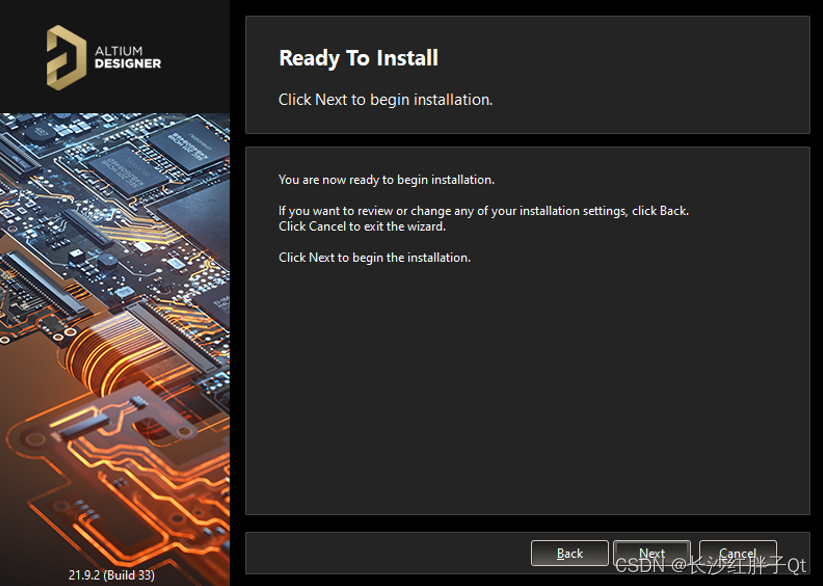

  运行安装程序：
  

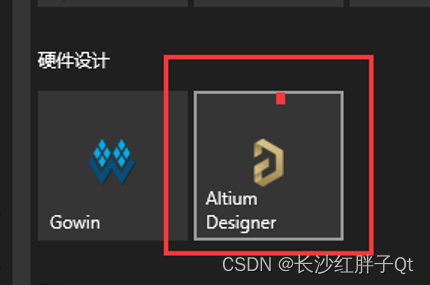

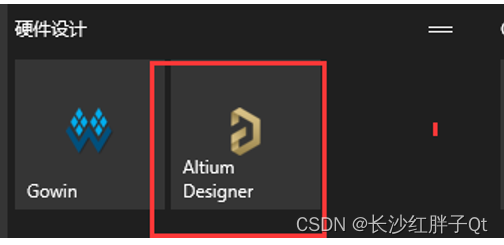

  添加到开始屏幕：
  

步骤三：启动

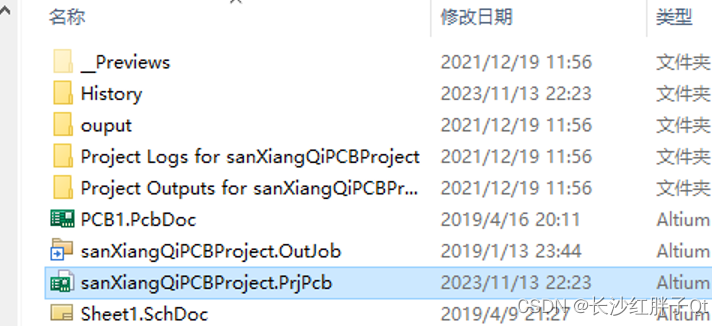

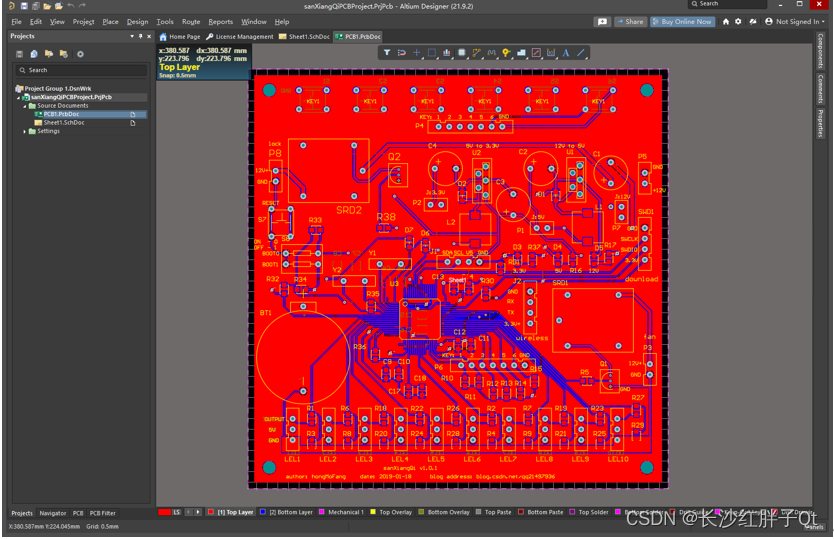

  加载以前的单片机工程试一试：
  

  很完美，感受速度确实比AD17快一些。（卸载AD17装的21）

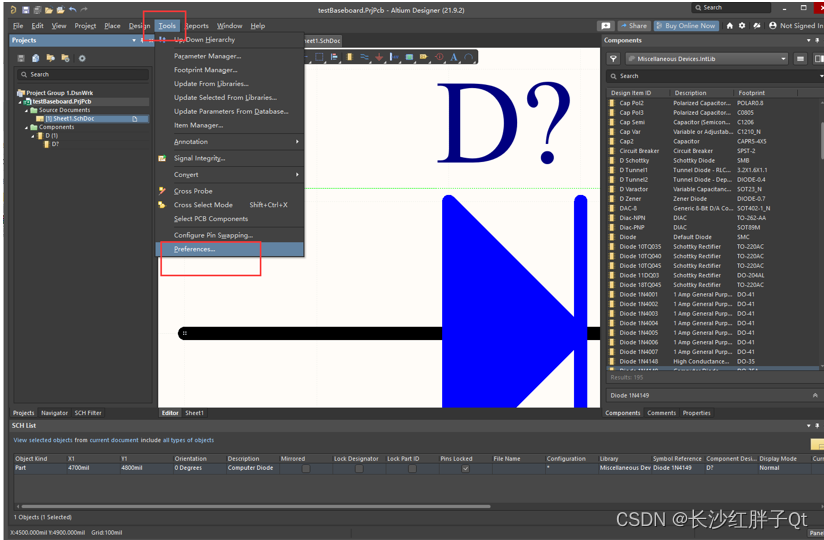

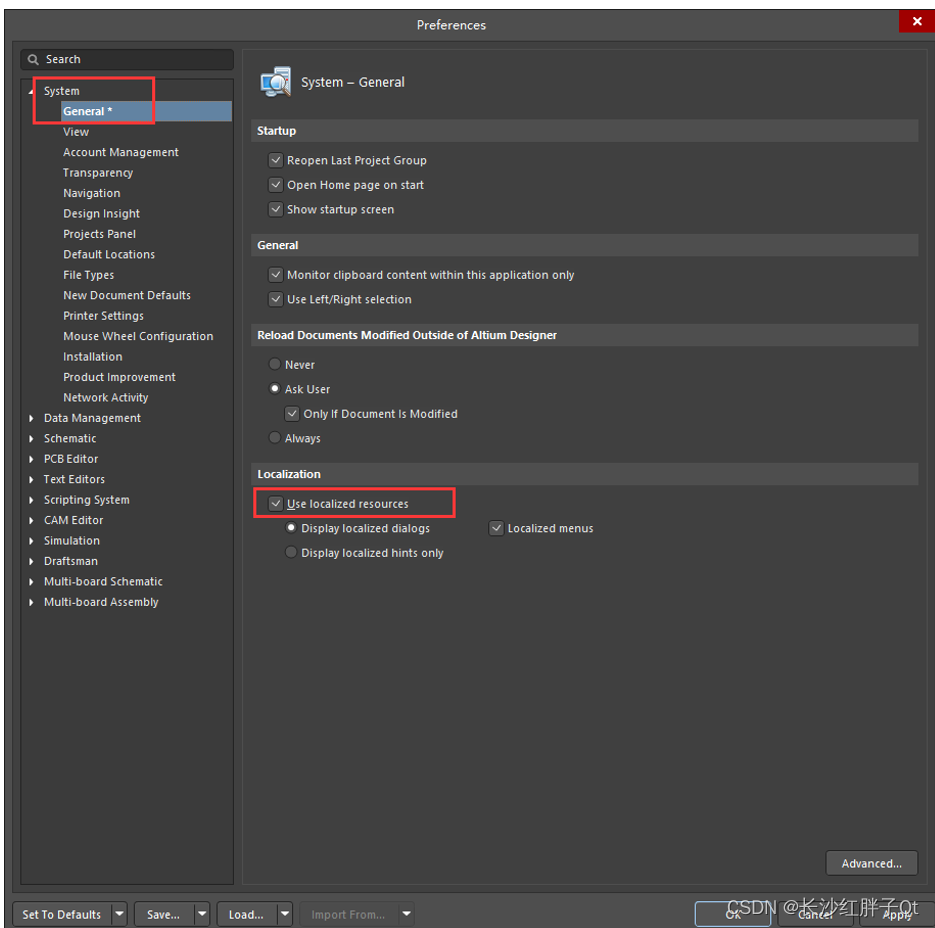

步骤四：汉化

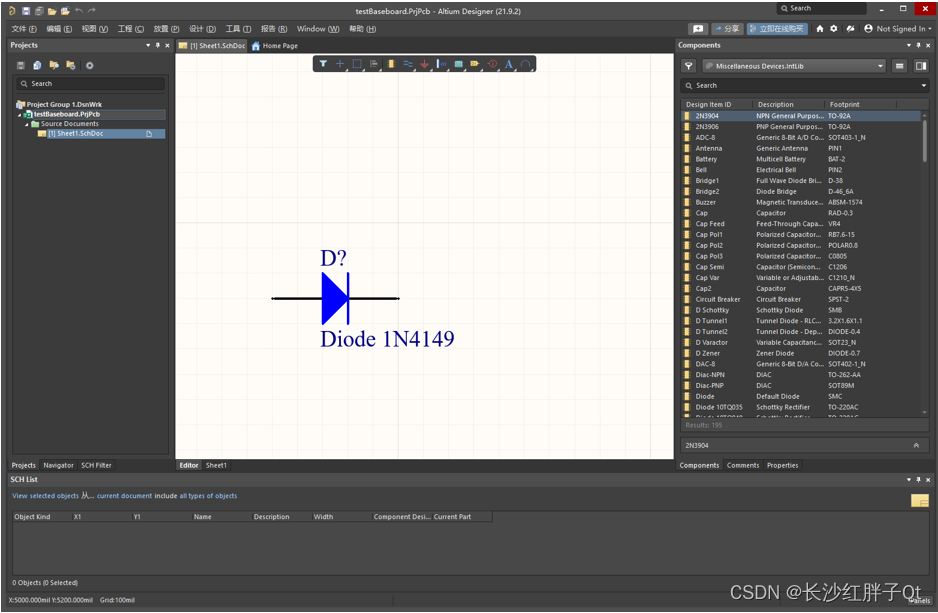

  然后，重启软件即可：
