承接前文关于如何运用 AI 工具生成时序图的内容【1】，今天我们继续探讨 AI 驱动的 PlantUML：高效创建专业的 UML 类图与用例图。

【1】: https://juejin.cn/post/7407637717206728755

【2】: 案例参照开源项目ruoyi-cloud：https://gitee.com/y_project/RuoYi-Cloud

AI驱动分析类间关系并通过PlantUML生成类图

一、在Fitten Code中输入如下内容

@workspace 分析下com.ruoyi.system下岗位管理这功能各类之间的关系

得到的结果如下：
为了分析 com.ruoyi.system 下岗位管理功能各类之间的关系，我们需要查看相关的类和它们的方法。以下是基于提供的参考信息进行的分析：

1. 主要类和接口

1.1. SysPost 类

• 描述: 岗位实体类，包含岗位的基本信息。

• 属性:

  • postId: 岗位ID
  • postCode: 岗位编码
  • postName: 岗位名称
  • postSort: 显示顺序
  • status: 状态
  • createBy: 创建者
  • createTime: 创建时间
  • updateBy: 更新者
  • updateTime: 更新时间
  • remark: 备注

1.2. SysPostMapper 接口

• 描述: MyBatis Mapper 接口，用于操作岗位数据。

• 方法:

  • selectPostList: 查询岗位列表
  • selectPostAll: 查询所有岗位
  • selectPostById: 根据ID查询岗位
  • selectPostListByUserId: 根据用户ID查询岗位列表
  • selectPostsByUserName: 根据用户名查询岗位
  • checkPostNameUnique: 检查岗位名称是否唯一
  • checkPostCodeUnique: 检查岗位编码是否唯一
  • updatePost: 更新岗位信息
  • insertPost: 插入岗位信息
  • deletePostById: 根据ID删除岗位
  • deletePostByIds: 批量删除岗位

1.3. SysPostService 接口

• 描述: 岗位服务接口，定义岗位管理的相关业务逻辑。

• 方法:

  • selectPostList: 查询岗位列表
  • selectPostAll: 查询所有岗位
  • selectPostById: 根据ID查询岗位
  • selectPostListByUserId: 根据用户ID查询岗位列表
  • selectPostsByUserName: 根据用户名查询岗位
  • checkPostNameUnique: 检查岗位名称是否唯一
  • checkPostCodeUnique: 检查岗位编码是否唯一
  • insertPost: 插入岗位信息
  • updatePost: 更新岗位信息
  • deletePostByIds: 批量删除岗位
  • export: 导出岗位信息

1.4. SysPostServiceImpl 类

• 描述: SysPostService 接口的实现类，实现具体的业务逻辑。

• 方法:

  • 实现 SysPostService 接口的所有方法

1.5. SysPostController 类

• 描述: 岗位管理控制器，处理HTTP请求。

• 方法:

  • list: 查询岗位列表
  • export: 导出岗位信息
  • getInfo: 根据ID查询岗位详细信息
  • add: 新增岗位
  • edit: 修改岗位
  • remove: 删除岗位

2. 类之间的关系

2.1. SysPost 和 SysPostMapper

• SysPost 是岗位实体类，SysPostMapper 是操作 SysPost 数据的 MyBatis Mapper 接口。
• SysPostMapper 通过 MyBatis 映射文件 (SysPostMapper.xml) 定义了与数据库交互的 SQL 语句。

2.2. SysPostMapper 和 SysPostService

• SysPostService 接口定义了岗位管理的业务逻辑，SysPostServiceImpl 是其实现类。
• SysPostServiceImpl 通过依赖注入 SysPostMapper 来访问数据库，实现业务逻辑。

2.3. SysPostService 和 SysPostController

• SysPostController 是控制器类，处理HTTP请求，调用 SysPostService 的方法来完成业务逻辑。
• SysPostController 通过依赖注入 SysPostService 来访问业务逻辑。

3. 总结

岗位管理功能涉及的主要类和它们之间的关系如下：

• SysPost 是岗位实体类。
• SysPostMapper 是操作 SysPost 数据的 MyBatis Mapper 接口。
• SysPostService 是岗位服务接口，定义岗位管理的业务逻辑。
• SysPostServiceImpl 是 SysPostService 的实现类，通过 SysPostMapper 访问数据库。
• SysPostController 是控制器类，处理HTTP请求，调用 SysPostService 的方法来完成业务逻辑。

这些类和接口通过依赖注入和方法调用，共同实现了岗位管理功能。

二、在Fitten Code中继续输入如下内容

接着上再用plantuml把岗位管理功能相关的类形成类图

分析出的结果如下：

@startuml

class SysPost {
    +Long postId
    +String postCode
    +String postName
    +Integer postSort
    +String status
    +String createBy
    +Date createTime
    +String updateBy
    +Date updateTime
    +String remark
}

interface SysPostMapper {
    +List<SysPost> selectPostList(SysPost post)
    +List<SysPost> selectPostAll()
    +SysPost selectPostById(Long postId)
    +List<Long> selectPostListByUserId(Long userId)
    +List<SysPost> selectPostsByUserName(String userName)
    +SysPost checkPostNameUnique(String postName)
    +SysPost checkPostCodeUnique(String postCode)
    +int updatePost(SysPost post)
    +int insertPost(SysPost post)
    +int deletePostById(Long postId)
    +int deletePostByIds(Long[] postIds)
}

interface SysPostService {
    +List<SysPost> selectPostList(SysPost post)
    +List<SysPost> selectPostAll()
    +SysPost selectPostById(Long postId)
    +List<Long> selectPostListByUserId(Long userId)
    +List<SysPost> selectPostsByUserName(String userName)
    +SysPost checkPostNameUnique(String postName)
    +SysPost checkPostCodeUnique(String postCode)
    +int insertPost(SysPost post)
    +int updatePost(SysPost post)
    +int deletePostByIds(Long[] postIds)
    +void export(SysPost post)
}

class SysPostServiceImpl {
    -SysPostMapper sysPostMapper
    +List<SysPost> selectPostList(SysPost post)
    +List<SysPost> selectPostAll()
    +SysPost selectPostById(Long postId)
    +List<Long> selectPostListByUserId(Long userId)
    +List<SysPost> selectPostsByUserName(String userName)
    +SysPost checkPostNameUnique(String postName)
    +SysPost checkPostCodeUnique(String postCode)
    +int insertPost(SysPost post)
    +int updatePost(SysPost post)
    +int deletePostByIds(Long[] postIds)
    +void export(SysPost post)
}

class SysPostController {
    -SysPostService sysPostService
    +ResponseEntity<TableDataInfo> list(SysPost post)
    +ResponseEntity<AjaxResult> export(SysPost post)
    +ResponseEntity<AjaxResult> getInfo(Long postId)
    +ResponseEntity<AjaxResult> add(SysPost post)
    +ResponseEntity<AjaxResult> edit(SysPost post)
    +ResponseEntity<AjaxResult> remove(Long[] postIds)
}

SysPostMapper <|-- SysPostServiceImpl : 依赖
SysPostService <|-- SysPostServiceImpl : 实现
SysPostService <|-- SysPostController : 依赖

@enduml

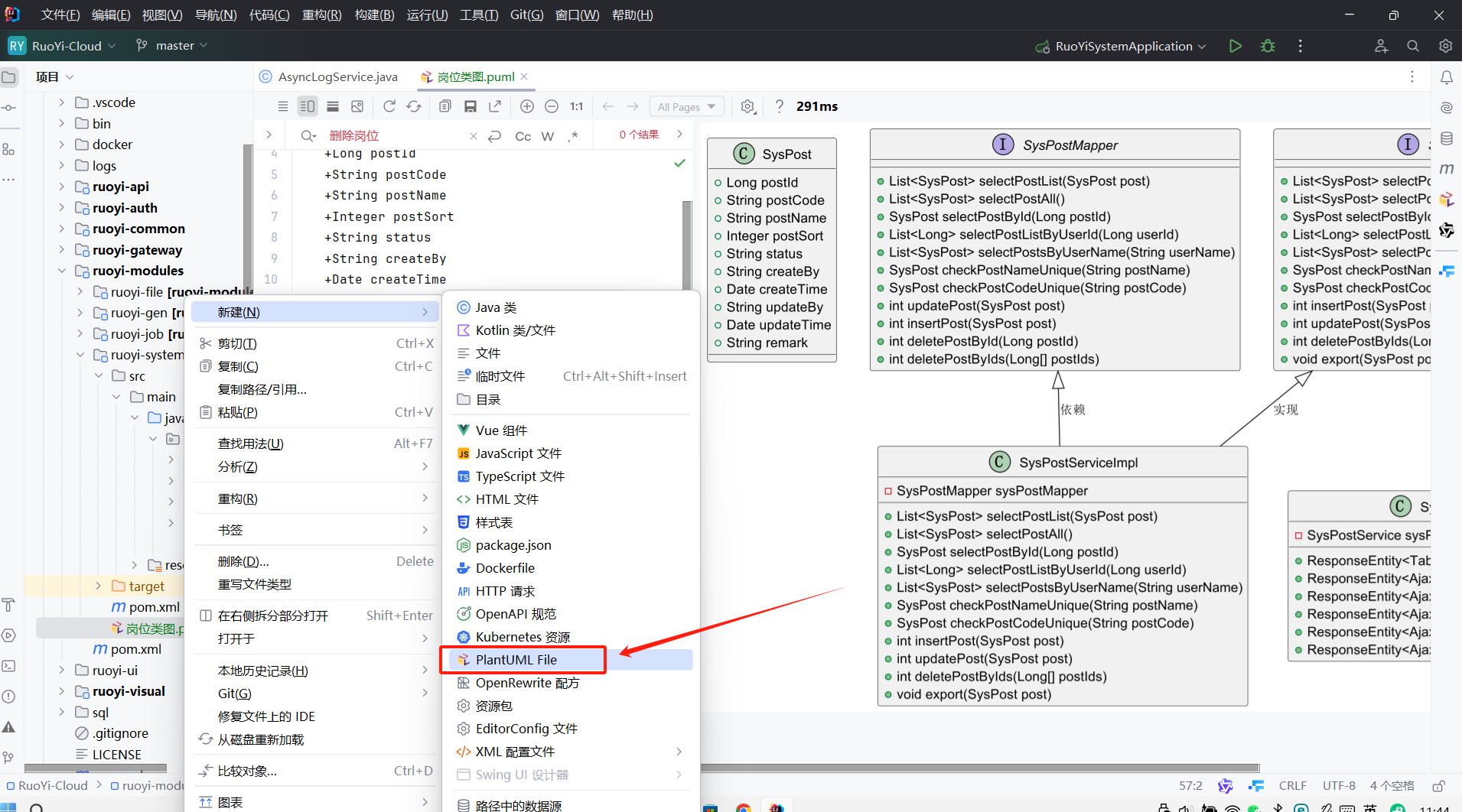

三、新建plantUml文件并复制如上内容

类图说明

• SysPost 类表示岗位实体，包含岗位的基本信息。
• SysPostMapper 接口定义了操作岗位数据的 MyBatis Mapper 方法。
• SysPostService 接口定义了岗位管理的业务逻辑。
• SysPostServiceImpl 类实现了 SysPostService 接口，并通过依赖注入 SysPostMapper 来访问数据库。
• SysPostController 类是控制器，处理HTTP请求，调用 SysPostService 的方法来完成业务逻辑。

通过这个类图，可以清晰地看到岗位管理功能中各个类之间的关系和依赖。

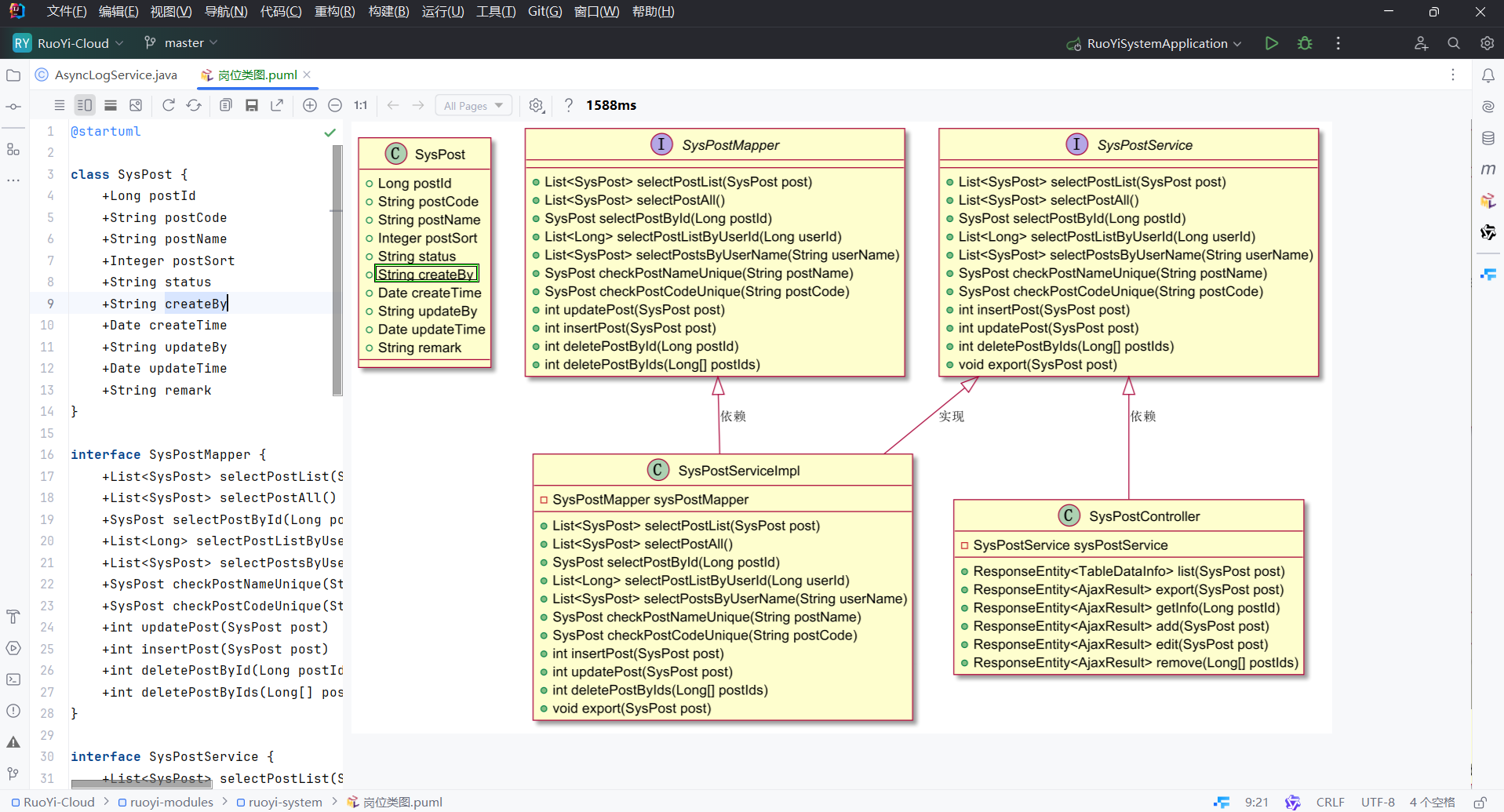

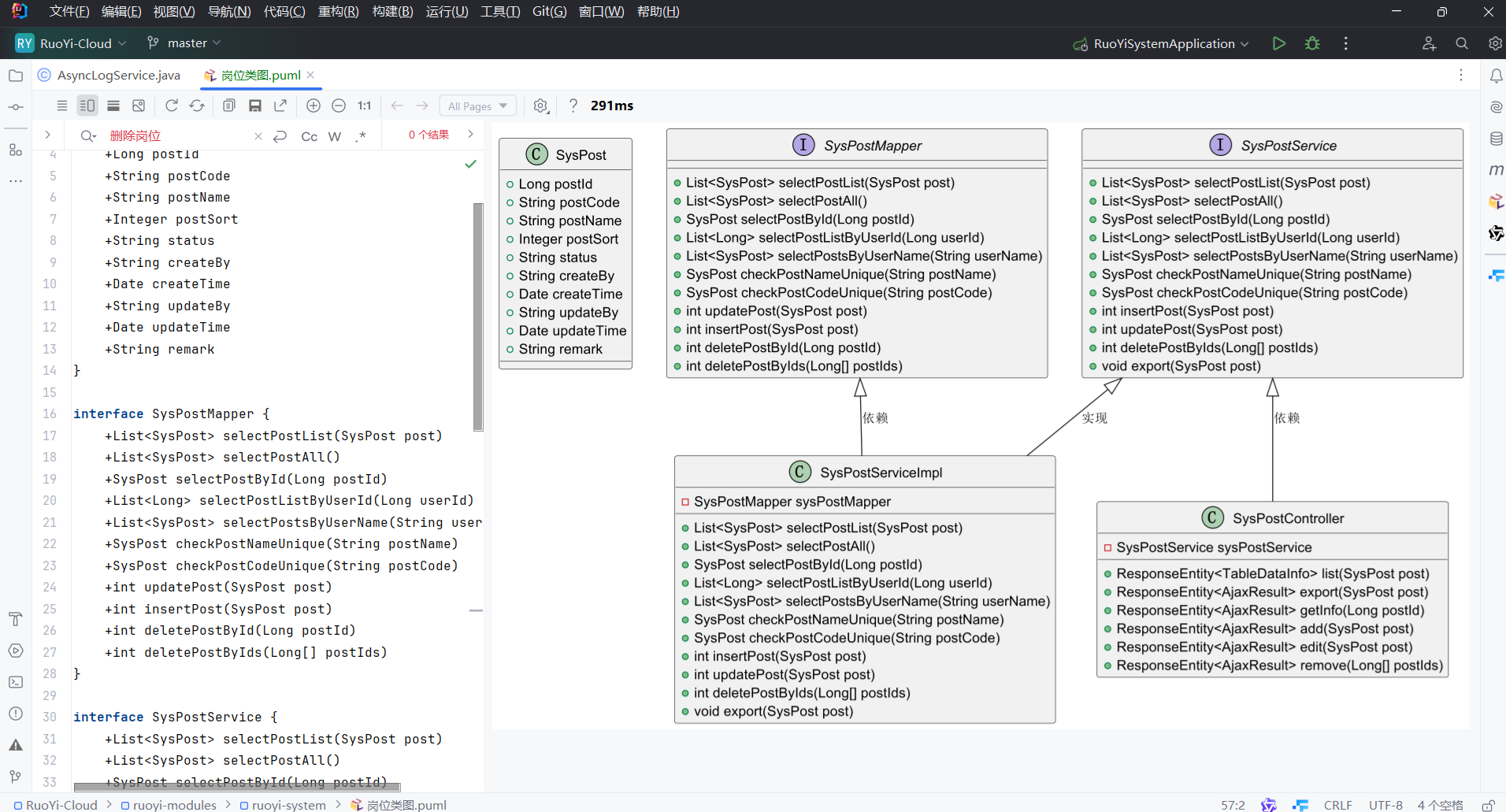

最终效果如下，可以导成图片文件。

四、在Fitten Code中继续输入如下内容

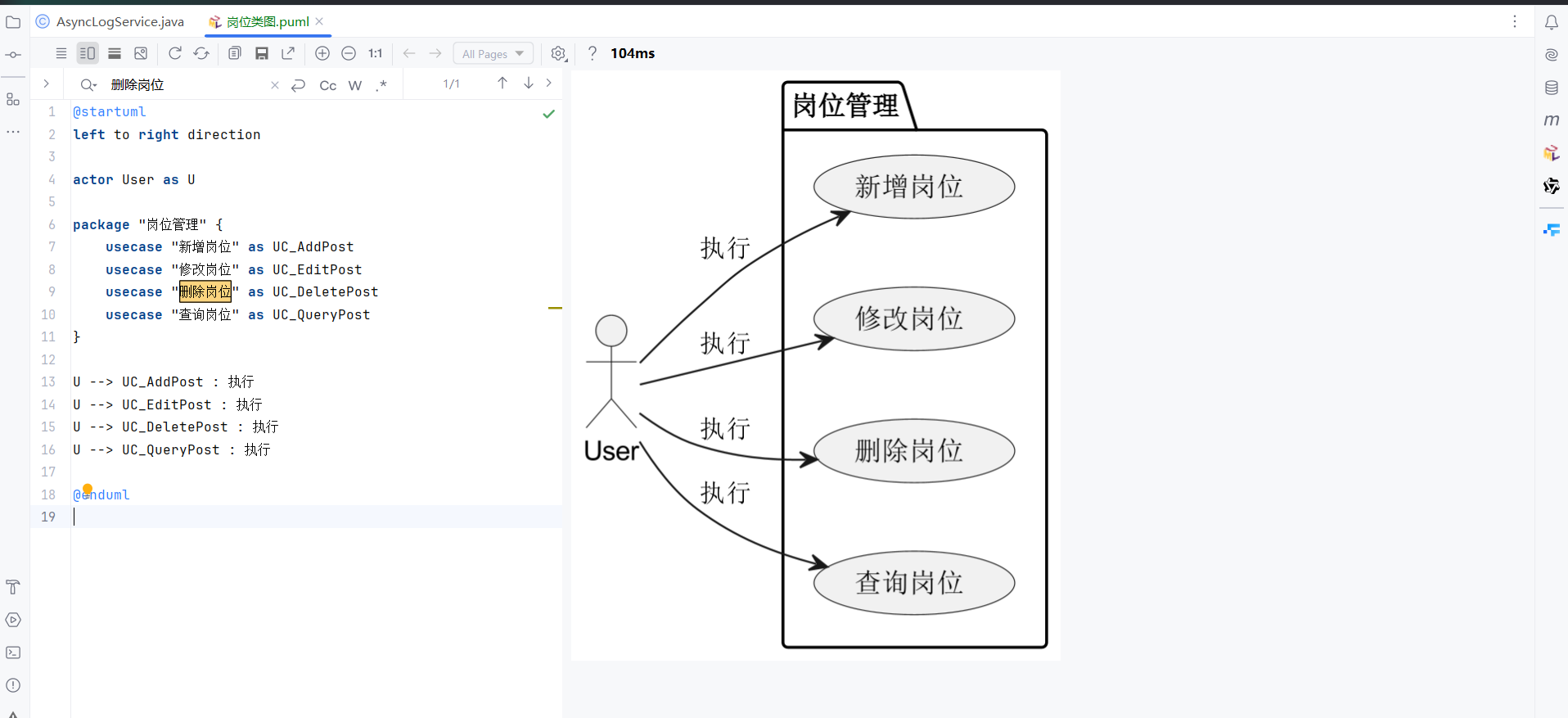

例如岗位管理主要划分为岗位新增、修改、删除和查询功能。通过plantuml生成用例图

与上同样新建一个plantUML，岗位用例图文件，复制生成的内容，岗位管理用例图就生成了，是不是很简单。

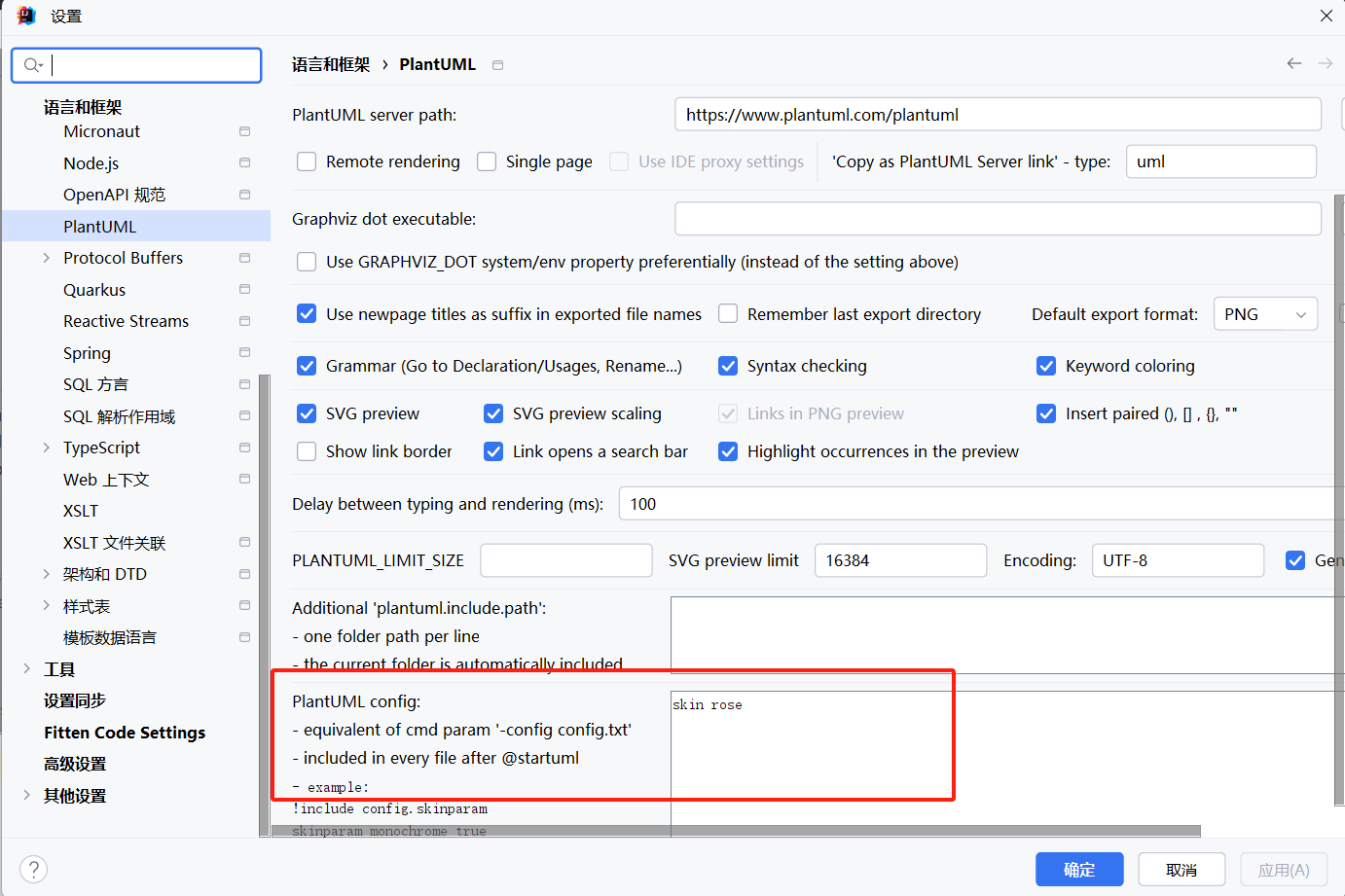

大部分同学挺怀念IBM rose风格，其实plantUML默认也是支持的，可以统一在IDEA工具中统一设置，或者在@staruml下加上skin rose方法如下：
