前言

家里的机顶盒淘汰下来，博主想要物尽其用，看看是否能将其改造为一台Ubuntu"开发机"，故开始倒腾

准备工作

机顶盒型号：移动魔百盒CM201-2(CH)，芯片组: hi3798mv300（hi3798mv3dmm），其他型号类似

理论上适用于以下SOC的机顶盒：Hi3798Mv100 / Hi3798Cv200 / Hi3798Mv200 / Hi3798Mv300

1. 准备Linux系统和Windows系统

前者作为源码编译环境，后者需要使用到进行固件烧录的软件

（烧录也可以命令行形式甚至不需要Windows，需要参考海思官方文档，为了方便故在Windows平台下进行烧录）

故强烈推荐在Windows平台上安装WSL

2. 准备海思的烧录软件HiTool（Windows软件）

3. 准备烧录固件所需的USB传串口模块以及接线，其中只需要TXD, RXD, GND三条连接到板上，并准备一根网线用于向机顶盒快速发送固件程序

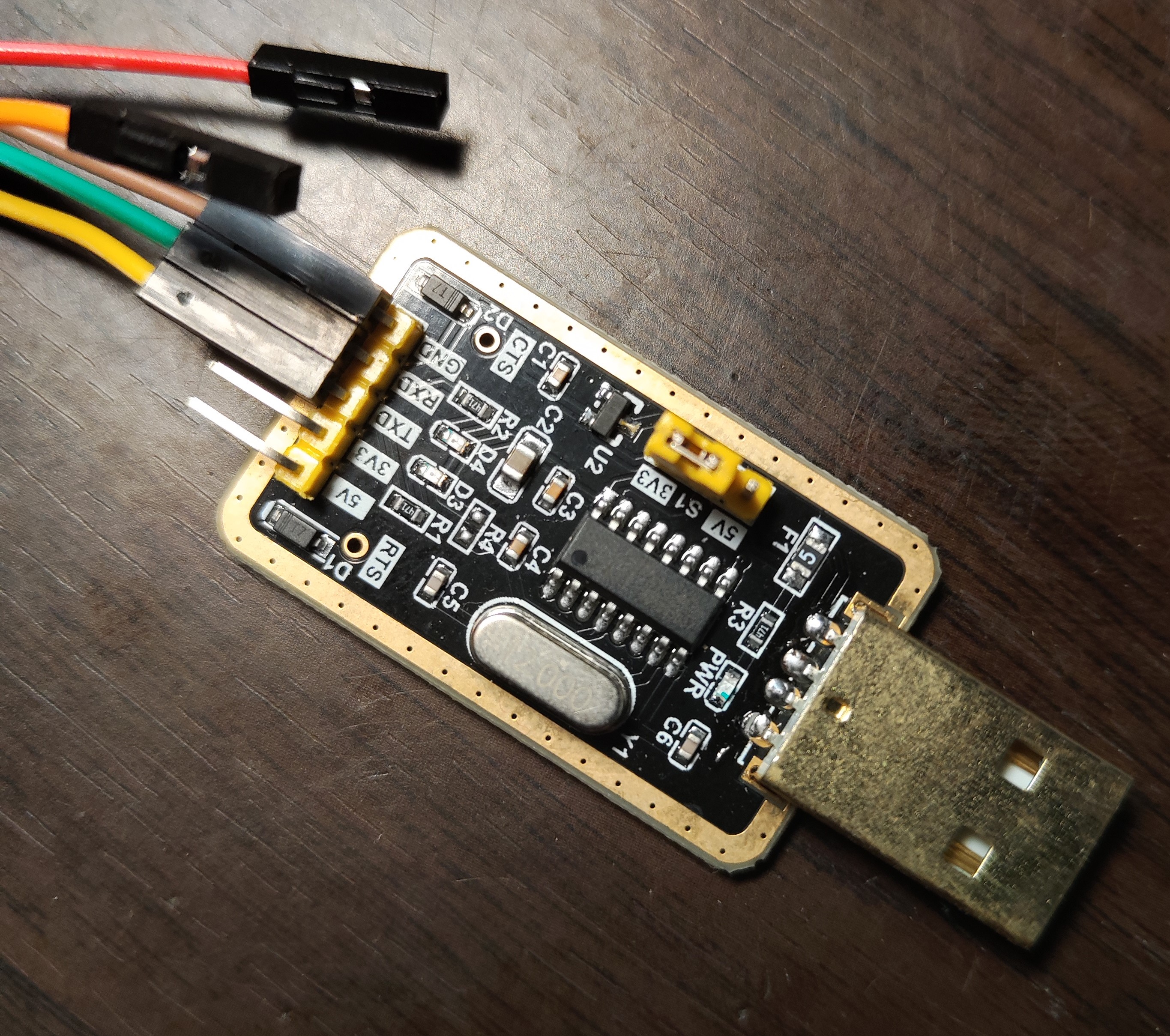

博主使用的是CH340G，如图

CH340G需要驱动程序，需要去官网下载CH341SER.EXE

若CH340驱动安装正确，进入设备管理器将会看到对应端口

4. 准备机顶盒源码

源码链接：https://github.com/martixjohn/HiSTBLinuxV100R005C00SPC050

博主修改了部分配置以适配hi3798mv3dmm

5. Ubuntu Rootfs Image

Ubuntu参考步骤如下

• 从ubuntu官网或镜像源下载匹配机顶盒架构的Ubuntu base

• 新建空文件，建议至少为800M，用作环回文件(loopback)

  dd if=/dev/zero of=ubuntu.img bs=400M count=1


• 格式化该环回文件，创建ext4文件系统

  mkfs.ext4 ubuntu.img


• 挂载环回文件

  # 创建挂载分区
  mkdir -p /mnt/loopback

  # 虚拟成块设备
  losetup --find --show ubuntu.img

  # 将块设备挂载到分区，如/dev/loop0
  mount /dev/loop0 /mnt/loopback


• 解压Ubuntu base

  tar -xzf ubuntu.base.tar.xz -C /mnt/loopback


• 切换根目录

  建议使用arch-chroot，其中做了许多挂载等工作，无需关心额外步骤

  arch-chroot /mnt/loopback


• 定制你的rootfs

  安装常用软件，注意Ubuntu base未安装systemdNetwork Manager，需要自行安装

  apt install systemd network-manager ssh


  重要：需要修改root密码或创建新用户并指定密码，刷入启动后方能登录

  passwd


在Linux环境下编译源码SDK

1. 下载编译环境

以ubuntu为例

sudo apt install gcc make gettext bison flex bc zlib1g-dev libncurses5-dev lzma

2. 提前了解设备配置信息

使用TTL线连接到机顶盒

连接示意图

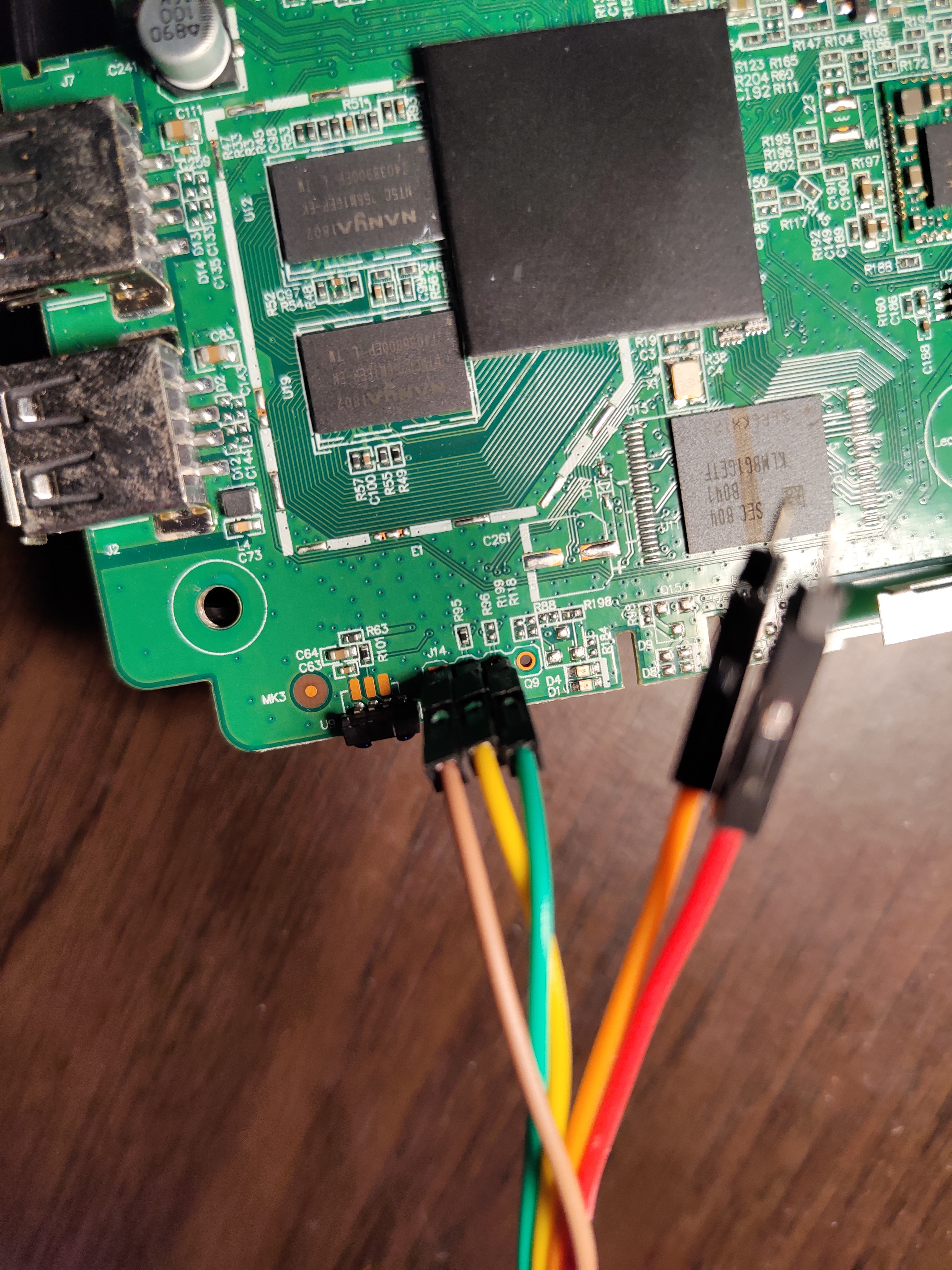

主板接线如图，从左到右依次连接到转接板的GND, TXD, RXD，不同板子可能有所差别，可以尝试调一下TXD, RXD顺序

连接测试

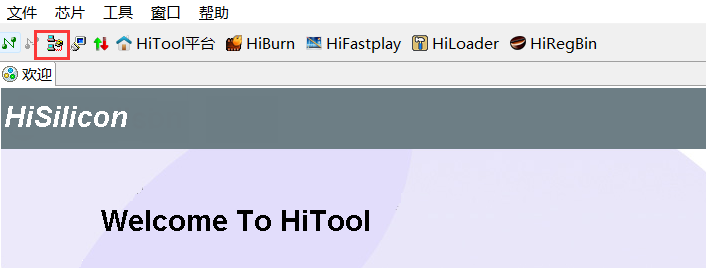

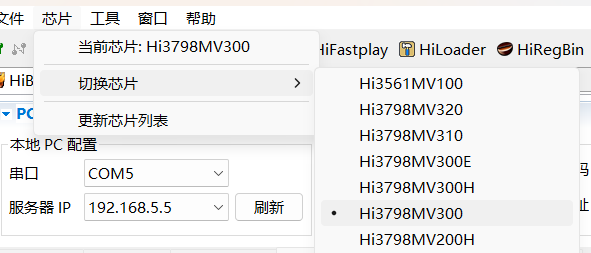

• 打开HiTool软件，选择芯片，第一次使用可能会弹出显示

  可以百度搜一下自己的机顶盒背面的型号，确认芯片

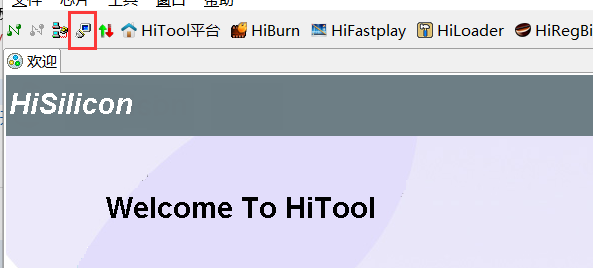

• 点击连接管理器

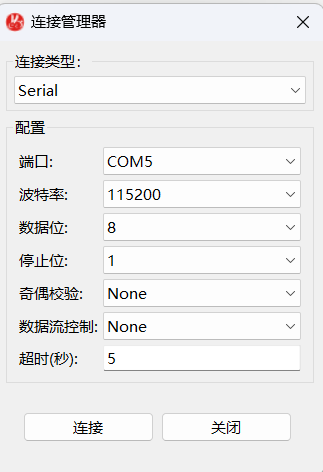

  配置端口，会自动识别，选择CH340的端口，波特率为115200

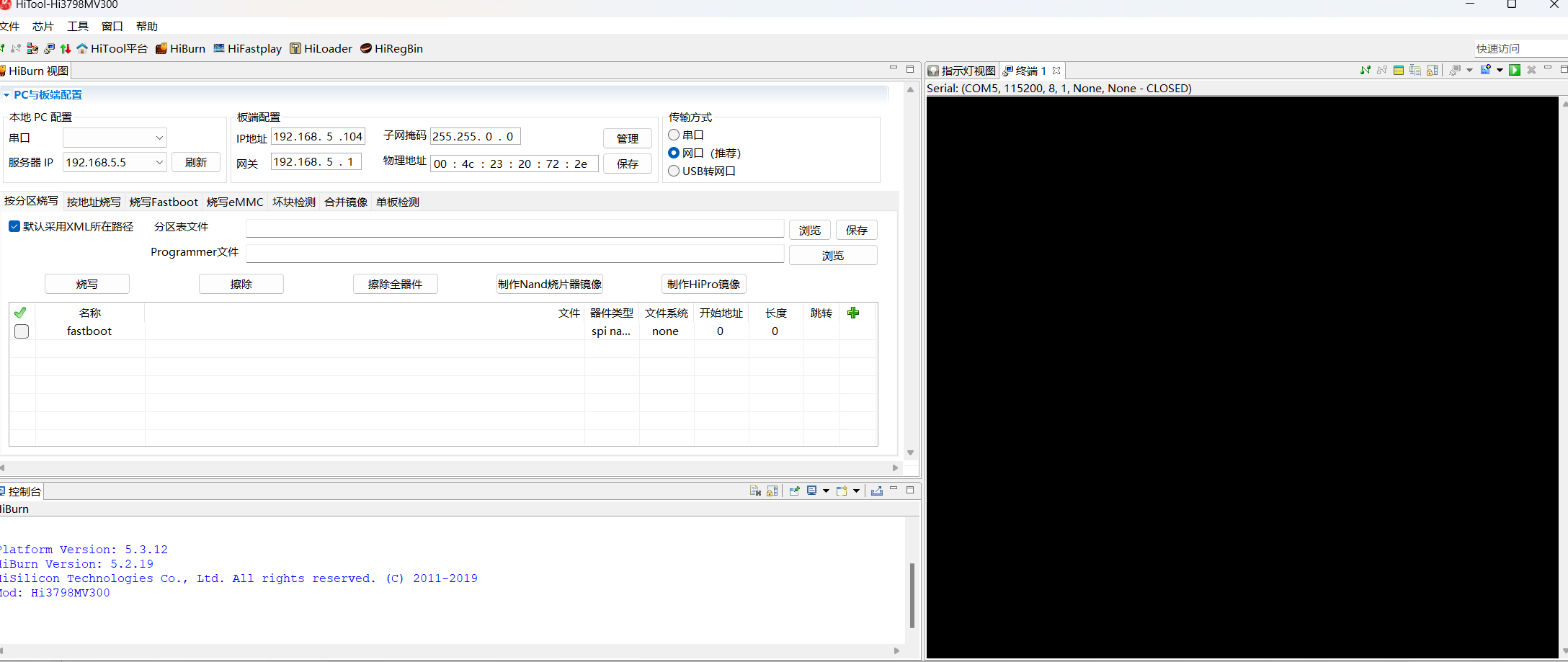

• 打开终端工具


• 机顶盒连接电源，并按下机顶盒电源按钮，开机

查看配置信息

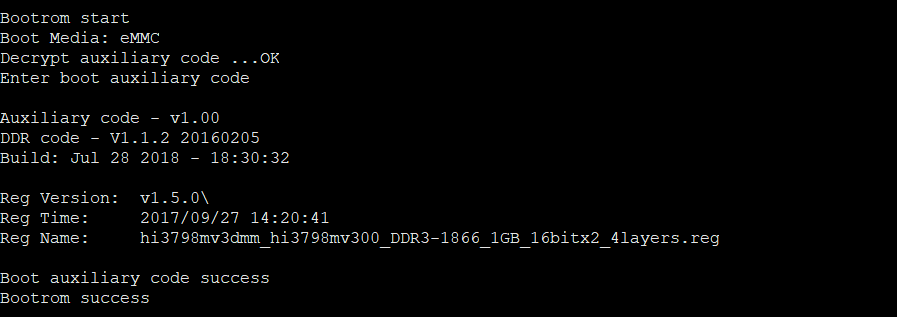

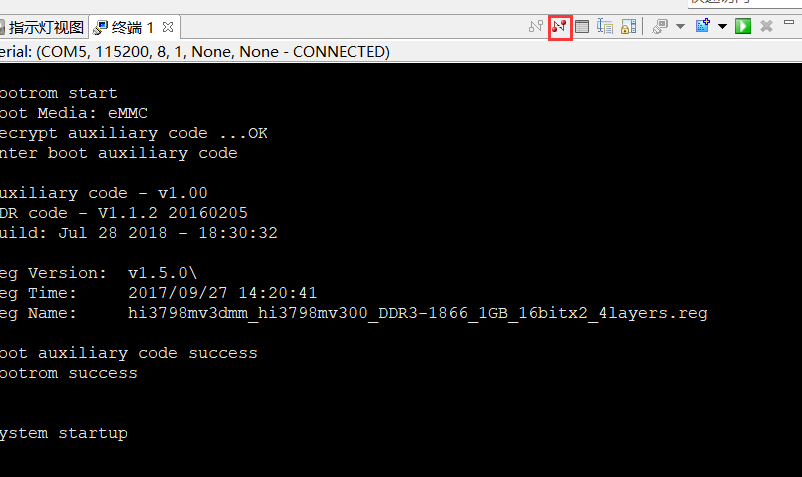

若连接无误，将会在终端显示类似于如下启动信息

其中Reg Name是我们需要留意的

关闭机顶盒电源开关，并点击终端页面的断开连接，防止端口占用

3. 拷贝预先配置，覆盖主目录下的cfg.mak

预先配置文件在configs目录下，在上一步中可以查询到对应设备的信息

cp configs/hi3798mv300/hi3798mv3dmm_hi3798mv300_cfg.mak cfg.mak

4. 预加载环境

. ./env.sh
make tools

5. （可选）自定义配置编译选项

和Linux内核一样，所用的配置系统是KConfig

make menuconfig

几个比较重要的配置选项

• Base->Chip Type: 选择芯片组

• Base->Out DIR: 输出路径，在out目录下

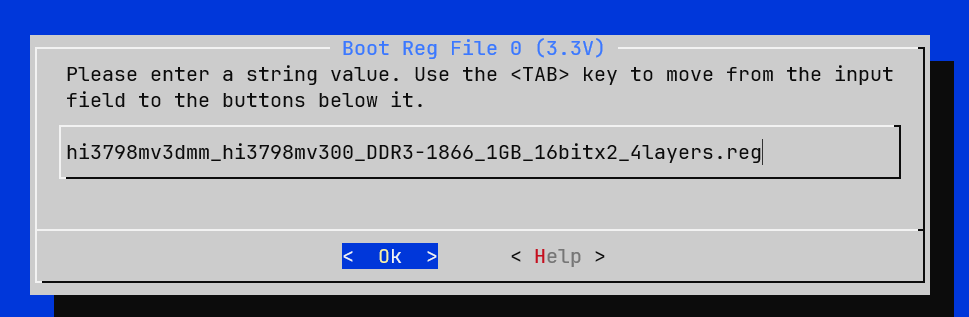

• Board->Boot Regfile Config List: 启动的配置文件，将第一个改为自己的机顶盒匹配的配置文件名称

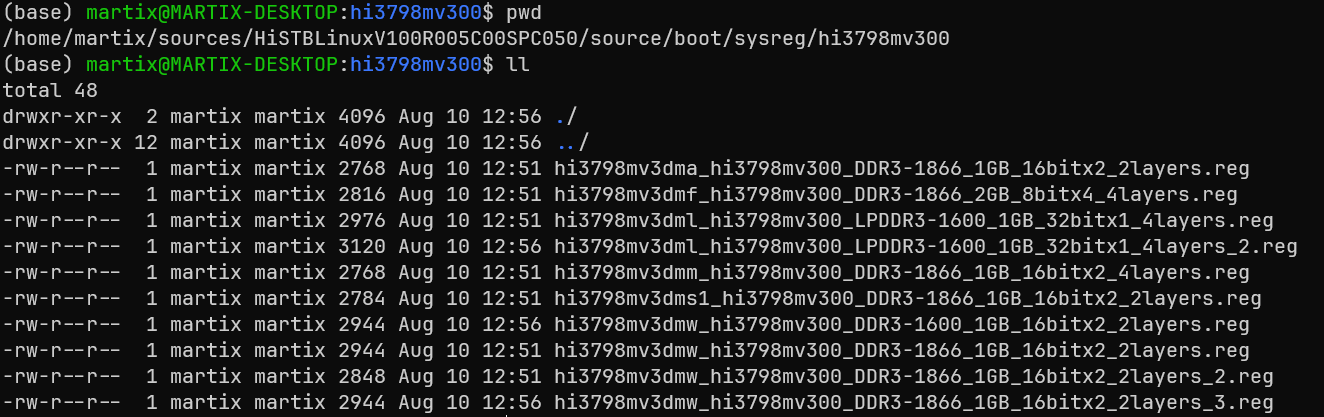

  该文件存放于source/boot/sysreg/xxx/*.reg


  不同机顶盒的内存颗粒等硬件可能有所区别，参照连接测试显示的Reg Name进行选择


6. 执行编译

make build

可以开启多核编译，如博主使用16核进行编译

make build -j 16

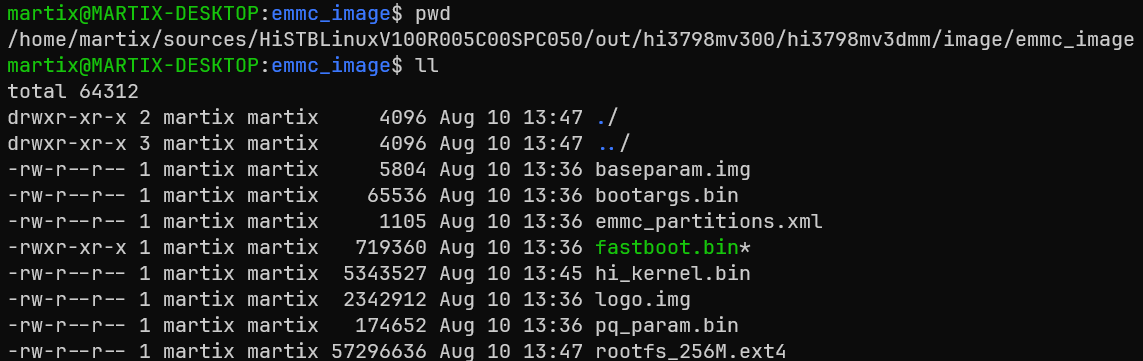

等待编译完成，输出结果放在out目录下，烧录所需的文件如图所示

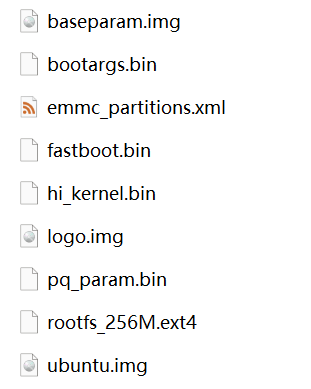

加上ubuntu rootfs image之后，烧录应当准备好如下所示的文件

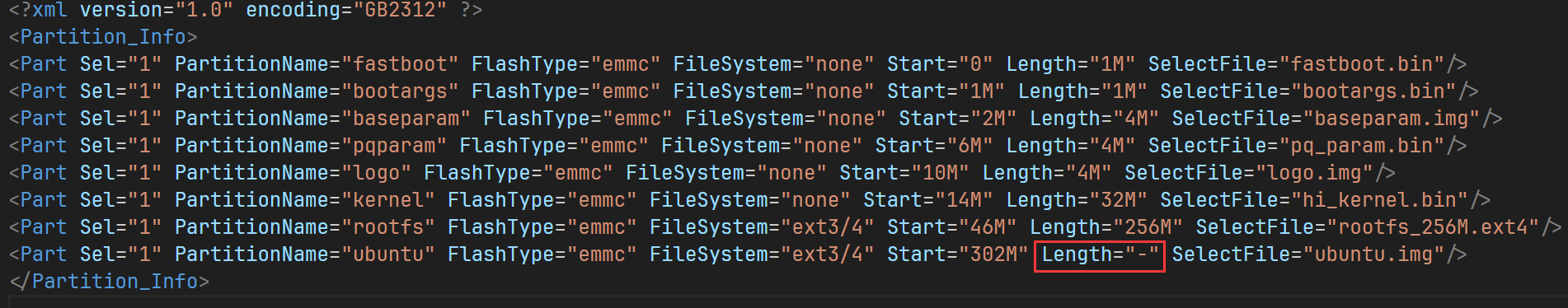

修改分区配置文件emmc_partitions.xml，将最后一项的SelectFile改为ubuntu镜像的文件名，Length属性改为-，表示占满存储器剩余空间

在Windows环境下使用HiTool软件烧录固件到EMMC

1. 配置选项

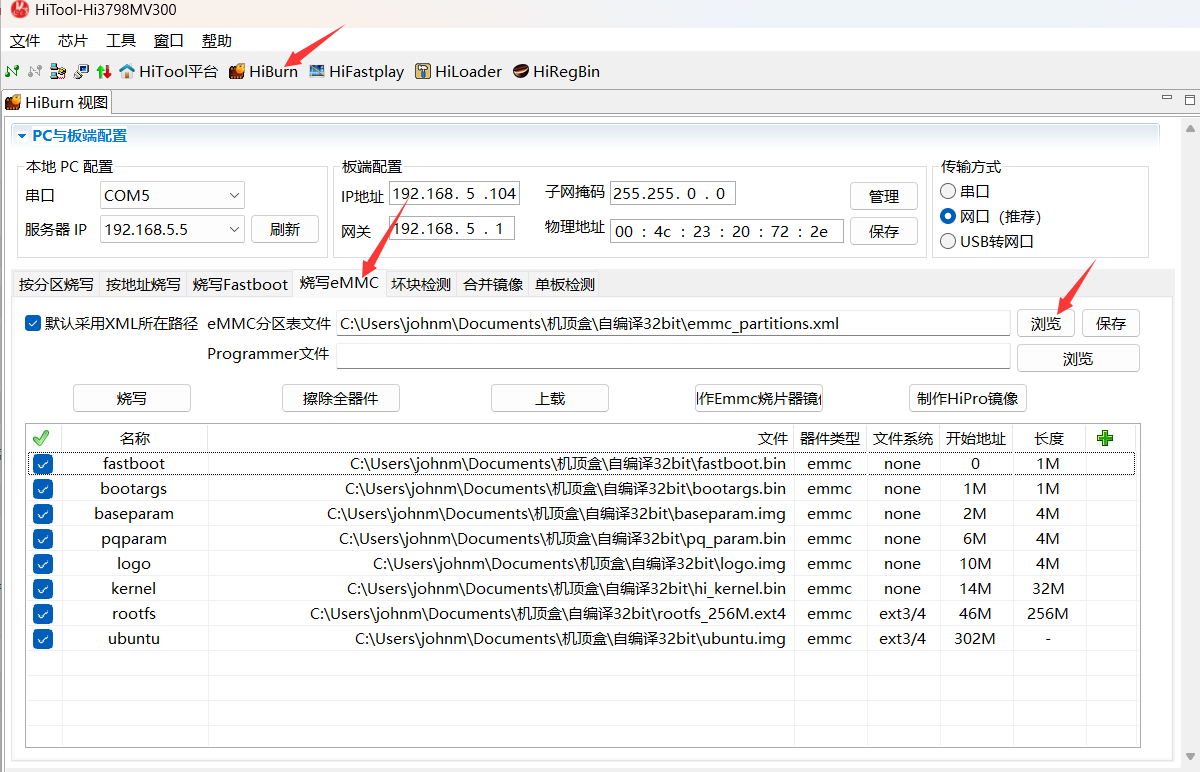

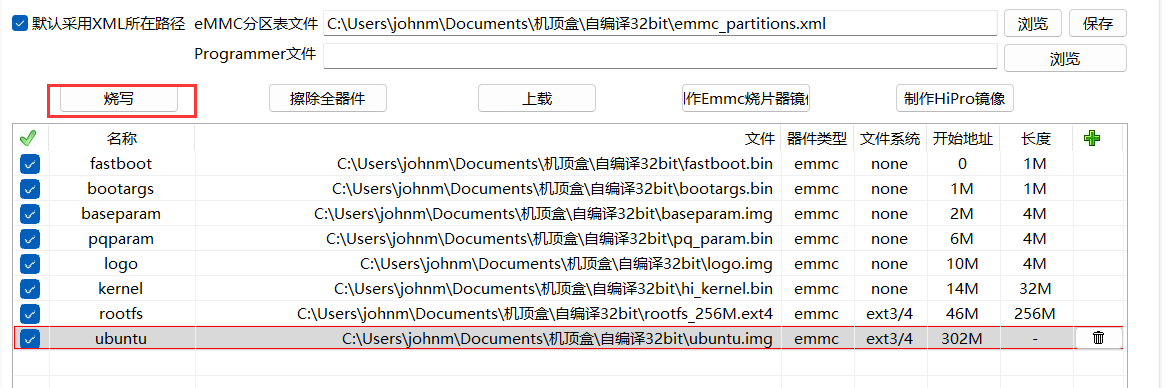

• 加载分区配置和固件：依次选择HiBurn->烧写EMMC->浏览（选择分区配置文件emmc_paritions.xml）


• 取一根网线连接机顶盒主板和路由器，确保PC和机顶盒能互通，配置IP信息（使用网络传输进行烧录，原因是串口传输速率过慢）

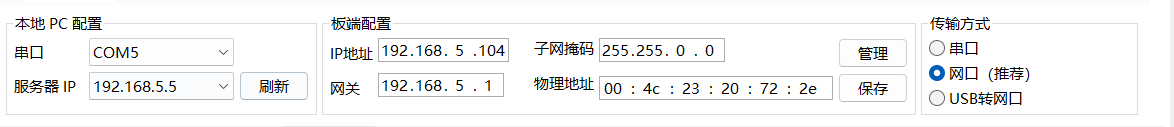

  • PC与板端配置选项卡如图



  • 在本地PC配置下，点击刷新获得对应的端口和PC的IP地址

  • 在板端配置下，网关一般设置为路由器内网IP，一般路由器默认为192.168.1.1，子网掩码需要按照路由器进行配置，家用路由器默认是255.255.255.0，IP随意配置保证与路由器在同一子网，如192.168.1.200，物理地址随意设置

  注：以上配置的目的是让机顶盒固定IP地址，以便将固件通过以太网传输到机顶盒，机顶盒会按照配置自动设置对应IP和PC建立通信

• 点击烧写



• 打开机顶盒电源开关，自动开始烧写

• 烧写完成，弹窗提示成功

2. 验证结果

• 机顶盒可能会自动重启，先关闭机顶盒开关

• 打开HiTool终端工具

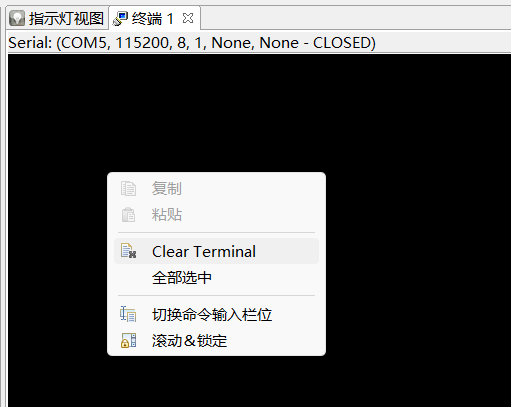

• 右键Clear Terminal以清除以前的信息


• 连接

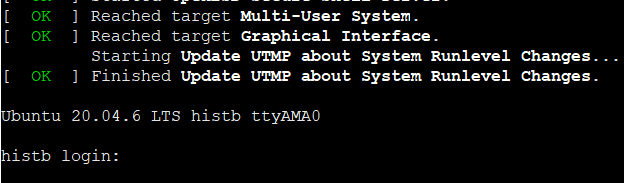

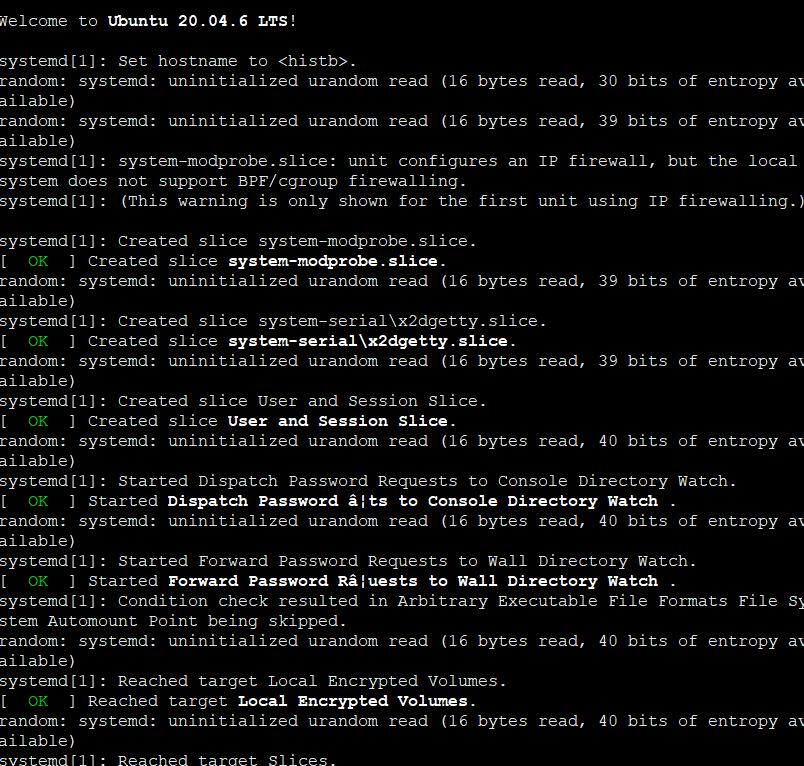

• 打开机顶盒开关，先是打印bootloader等启动信息后，直到一串绿色的OK字样显示出来，表示Ubuntu已经成功刷入！



• 登录Ubuntu，开始使用


以后设备每次开机都会自动引导进入Ubuntu

更换或定制属于自己的Linux发行版

只需烧写最后一个分区对应的镜像即可

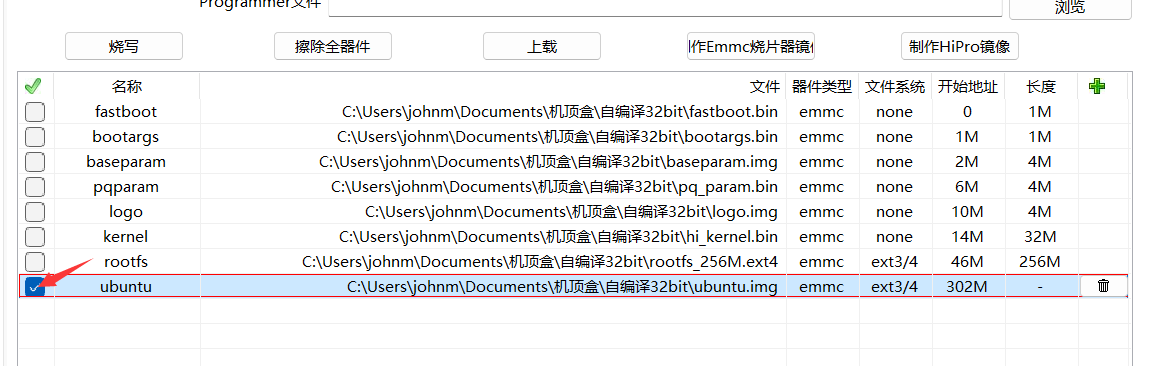

确保只选择该分区，再点击刷写

任何分区都可以类似地自定义，大家愉快的DIY吧！
